制造業與醫療保健領域的數字化進程和技術進步為社會帶來了顯著效益?，F(xiàn)代汽車（尤其是電動汽車）搭載的電子元件與安全關鍵電子系統日益增多，必須進行全面檢測。航空工業中輕質復合材料、及基于極紫外光刻技術加工的高集成度CPU，GPU的廣泛應用，都要求具備對微米級和納米級內部結構的新型檢測能力。隨著產品持續微型化以及新材料、新生產工藝（如增材制造）的應用，眾多行業都呈現出向微納級無損檢測發展的趨勢。

目前新一代具備納米檢測能力的X射線管，可實現低至150納米結構的可視化?；谕捷椛涞膾呙栾@微成像、全場透射X顯微和ptychography成像技術可以實現低至幾個納米的成像精度，如下圖二是瑞士Paul Scherrer Institute （PSI） 的研究人員與洛桑聯邦理工學院、蘇黎世聯邦理工學院和南加州大學合作使用ptychography的技術以前所未有的高分辨率觀察了微芯片內部結構，實現了4nm的圖像分辨率，創下了新的世界紀錄。

圖二 顯示了組成微芯片的不同層。在頂部可以看到較粗的結構，隨著層層向下移動，微芯片變得越來越復雜 - 使那里的連接可見需要幾納米的分辨率。Paul Scherrer Institute PSI/Tomas Aidukas

工業計算機斷層掃描（CT）技術飛速發展的今天，高分辨率、高對比度的成像能力已成為質量檢測、缺陷分析和材料科學研究中的核心需求。那么準確、快速的評估和測量這些的設備的成像分辨極限顯得尤為重要。線對卡法，是使用線對測試卡直接測試空間分辨率，由于操作方便、簡捷而被廣泛用于實際工業 CT 空間分辨率的測試中。

2

圖三. Micro CT分辨率測試卡截面圖，

特征結構外包裹了一層5μm厚的聚合物保護層.

如上圖三所示，XRN顯微CT分辨測試卡是由先進電子束光刻技術在Si3N4薄膜上精密制作金質結構。金質特征結構的高度為1.5μm，特征細節包含了200nm到50μm的26個線對組，能滿足大部分顯微成像的應用場景，它具有如下特點：

（1）高襯度材料: 4 /1.5/1 μm 金可選

（2）超寬的測試范圍：0.2-50μm含26中線對

（3）緊湊的設計：含或不含西門子星圖案

（4）深度的SEM測試：保證出貨前每片測試，以保證

測試精度

（5）保護層：5μm厚聚合物，以增強機械強度和壽命

（6）快遞交付：大量庫存

（7）質量保證：每年交付數百片

圖四  Micro CT分辨率測試卡的兩種不同設計結構.

如上圖四的設計1，是經典垂直緊湊布局的線對結構。此外還可以在線對卡的基礎上集成西門子星，能夠定性分析極限分辨率與揭示各向異性，如圖四的設計2。其廣泛的特征尺寸，涵蓋了微米到納米尺度，提供了一個全面的圖案細節。還可以針對各種顯微成像和CT應用進行定制，確保兼容性和實用性。

對于X射線分辨率測試卡，襯噪比（CNR）是定義成像結果質量的最重要指標。它量化了特征結構區分信號和噪聲的能力，從本質上將實際結構細節與背景干擾分開。

CNR=|s-n|/σn，其中s是特征結構處的平均灰度值，n是背景區域（無特征結構）的平均灰度值，σn是背景區域的標準偏差。瑞士XRnanotech通過與德國X-RAY WorX公司合作，使用XWT-240-TCHE Plus和XWT-300-CT Plus兩款小焦斑、高加速電壓的光源進行了測試了XRN顯微CT分辨測試卡在190kV（焦斑2μm）下可以達到57的襯噪比，在300kV（焦斑4μm）下可以達到32的襯噪比。詳見下圖五。

圖五. XRN顯微CT分辨測試卡在190kV（上）

和300kV（下）光源下的襯噪比測試，襯噪比為57和32.

這些值超越了許多傳統的行業標準，比如JIMA RT RC-02分辨率測試卡在190kV是17的襯噪比，在300kV下是10的襯噪比。這得益于更高的襯度材料，與JIMA RT RC-02的1μm高的鎢相比，1.5μm高的金對X射線的阻擋能量更強，尤其是高能射線，這才進一步提高了襯噪比。

圖六. 使用SEM對XRN顯微CT分辨測試卡進行出廠測試.

對于每一個XRN顯微CT分辨測試卡，嚴格的出廠測試是必備環節。如上圖六所示，XRnanotech會使用SEM對每個圖案細節進行測試，包括金的高度以及線寬。最后得到每個特征尺寸下的平均線寬，其與目標值的平均偏差幾乎控制在1%以內。用戶不僅可以更為直觀的了解到XRN顯微CT分辨測試卡的品質，還可以使用這些測試數據進行更加精確、更加定量的一些成像質量評估。

3

瑞典隆德大學的Martin Bech等研究人員使用納米X射線管、閃爍體間接探測器及高靈敏度的混合像素X射線探測器搭建了一套用于生物研究的納米CT系統。為了評估系統的成像能力，研究人員使用了XRN顯微CT分辨測試卡作為成像分辨率的度量工具，如下圖七所示。上圖為混合像素探測器在有效像素尺寸150nm下的成像效果，下圖為閃爍體間接探測器在有效像素尺寸50nm下的成像效果。雖然幾何放大倍率不同，但得益于光源的亞微米焦斑尺寸，兩個探測器都能識別250nm的特性結構。

圖七. XRN顯微CT分辨測試卡成像效果，上圖使用混合像素探測器，下圖使用閃爍體間接探測器.

弗萊堡大學的David Plappert等研究人員采用微焦點X射線源與CMOS平板探測器（像素尺寸49.5 μm）搭建了一套開放式框架載物臺的高分辨CT系統。在幾何配置為源-物距（SOD）4mm、源-像距（SDD）840 mm的條件下，使用XRN顯微CT分辨測試卡進行成像，實現了0.7μm線對結構的清晰分辨，并觀察到0.4μm結構的識別能力，如下圖八所示。

圖八.微焦點X射線源與CMOS平板探測器搭配，

實現400nm的特征結構識別.

4

瑞士XRnanotech最新研發的XRN顯微CT分辨測試卡已將金結構的高度提升至6μm，進一步增強了成像對比度。如下圖九所示，在100 kV和190 kV的光照條件下，這些高結構仍保持極高的對比度，這為微米CT系統提供了前所未有的成像基準。

圖九.在100kV和190kV光照下，6μm高的金質Micro CT分辨率測試卡的成像效果.

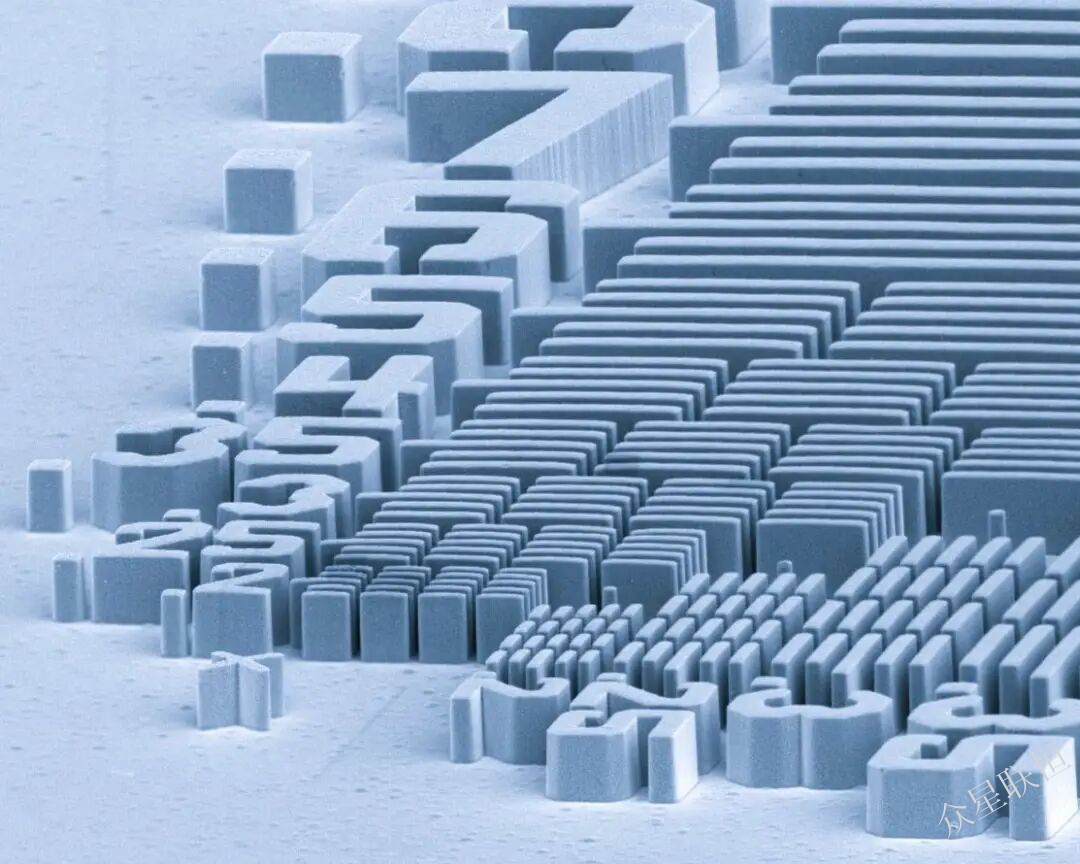

在同步輻射或極少數實驗室成像系統中，可以達到低幾個納米的空間分辨率，此時需要更小特征細節的分辨率測試卡。瑞士XRnanotech憑借其領先的電子束刻蝕、電鍍、原子層沉積技術，可以提供最小細節為10nm的混合分辨率測試卡。這種混合分辨率測試卡，50nm以下的特征結構用Ir，50nm以上的特征結構仍用Au，并保持10:1的較高深寬比，如下圖十所示。

圖十.藍色部分是Ir的特征結構，橙色部分是Au的特征結構，第九個格子還可為每個客戶定制LOGO.
