一般來說，反射型鏡片存在“掠射角小、反射率低”的問題。而多層膜鏡片則是通過構建多個反射界面和周期，并使反射界面等周期重復排列，相鄰界面上的反射線有相同的相位差，就會發生干涉，如果相位差剛好為2pi的整數倍，則會干涉相長，得到強反射線。

從布拉格公式可以看出：多層膜就是通過對d值的控制，來實現波長選擇的人工晶體。

而在工藝實現方面，目前制備X射線多層膜鏡的主要工藝有：磁控濺射、電子束蒸鍍、離子束蒸鍍。一般使用較多的是磁控濺射或離子束鍍膜工藝，即在基板上交替沉積金屬和非金屬層，通過選擇材料，控制鍍膜的厚度及周期的選定，實現對硬X射線到真空紫外波段的光的調制。

上圖為來自德國Incoatec的四靶材磁控濺射鍍膜系統。可實現多種膜系組合的高精度鍍膜。

上圖為40層La-B4C多層膜的剖面透射電鏡圖像和選區電子衍射，彌散的衍射環說明膜層是非晶結構。同時可以明顯看到：周期為10nm的膜層界面非常清晰和規則。這套鍍膜系統可獲得0.x nm的鍍膜精度。

多層膜最顯著的特點和優勢在于可以通過基底的面型控制和鍍層的膜厚控制，將X光的塑形和單色統一起來。當然，這是以精度極高的鍍膜工藝為前提。

下圖的數據展示了進行梯度漸變鍍膜時，從鏡片一端到另一端鍍膜的周期設計數值 vs. 實際工藝水平?？梢钥吹剑洪L度為150mm的基底上，單層鍍膜膜厚需要控制在3.8-5.7nm，公差需要在1%以內。相當于在1500公里的長度上，厚度起伏要控制mm水平。這是非常驚人的原子層級的工藝水平。

Frank Hertlein, A.E.M. 2008

除了可以通過曲面基底和梯度鍍膜實現對X光的塑形和單色，還可通過對膜層材料、膜厚、鍍膜層數等參數的設計和控制，來實現帶寬和反射率的靈活調整。如窄帶寬的高分辨多層膜，以及寬帶寬的高積分反射率多層膜。

要實現高分辨：首先要選擇對比度較低的鍍膜材料，如Be、C、B4C、或Al2O3；其次減小膜的厚度，多層膜的厚度降為10~20?；最后增加鍍膜層數，幾百甚至上千。

From C. Morawe, ESRF

DCMM at SLS, Switzerland, M. Stampanoni

目前，多層膜的主流應用方向和場景主要有：粉末、X射線熒光、單晶衍射以及同步輻射的單色、衍射、散射裝置搭建。

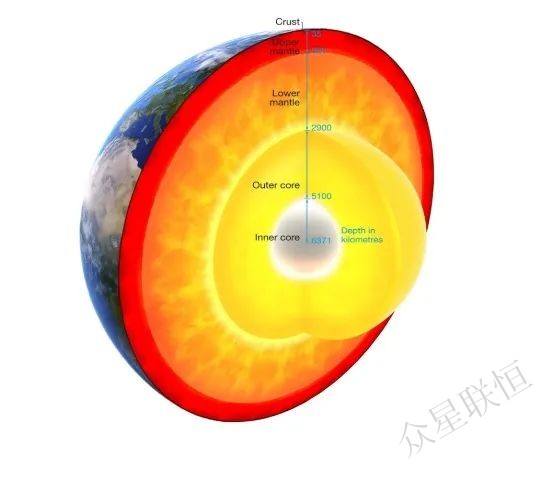

典型的靜高壓研究中，常利用金剛石對頂砧來獲得一些極端條件。在極端的高壓、高溫下，利用X射線來診斷新的物相及其演化過程是重要的研究手段。

由于對X光源、探測器以及實驗技術等方面的苛刻要求，尤其是需要將微束的X光，精準的穿過樣品而不打到封墊上。長期以來，基于DAC的X射線高壓衍射實驗只能在同步輻射實現。但同步輻射有限的機時根本無法滿足龐大的用戶需求。不能在實驗室進行基于DAC的X射線高壓衍射實驗和樣品篩選，一直是廣大高壓科研群高壓衍射實驗室體的一大痛點。

以多層膜鍍膜工藝為技術核心，將多層膜鏡片與微焦點X光源耦合，我們可以為科研用戶提供單能微焦斑X射線源，使得在實驗室實現高壓衍射成為可能。

下圖是利用Mo靶（左）和Ag靶（右）單能微焦斑X射線源獲得的DAC加載下的LaB6樣品的衍射圖。曝光時間300s，探測器為IP板，樣品和IP板距離為200mm。

可以看到：300s曝光獲得的衍射數據質量是可接受的。特別地，對于銀靶，由于其能量更高，可以壓縮倒易空間，在固定的2thelta角范圍內，可以獲得更多的衍射信息，這對于很多基于DAC的靜高壓應用來說非常有吸引力。

DAC加載下的LaB6樣品的衍射數據：多層膜耦合Mo靶（左）和Ag靶（右）

曝光時間300s，探測器為IP板，樣品和IP板距離為200mm

Bernd Hasse, Proc. of SPIE Vol. 7448, 2009 (doi: 10.1117/12.824855)

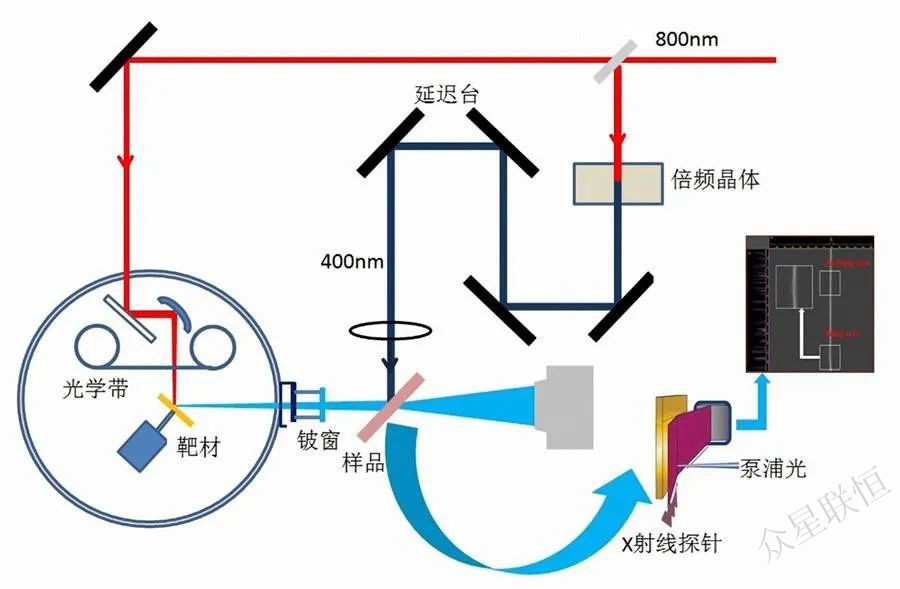

在利用激光驅動的X射線脈沖進行超快時間分辨研究中，泵浦探針是常用的技術手段。脈寬為幾十飛秒的入射激光經分束后，一路用于激發超快X射線脈沖，也就是探針光；另一路經倍頻晶體倍頻作為泵浦光。通過延時臺的調節，控制泵浦激光和X射線探針到達樣品的時間間隔，可實現亞皮秒量級時間分辨的測量。

而在基于激光驅動的超快X射線衍射實驗中，如何提升樣品端的光通量？如何獲得低發散角的單色光束？如何抑制飛秒脈沖的時間展寬？如何同時兼顧以上的實驗要求？都是需要考慮的問題。很多時候還需要兼顧多個技術指標，所以我們非常有必要對各類光學組件和X射線飛秒脈沖源的耦合效果和特點有一個比較清晰的認知。

四種光學組件和激光驅動X射線源的耦合效果對比

首先我們先對彎晶、多層膜鏡、多毛細管和單毛細管四種組件的聚焦效果有個直觀的了解。以下是將四種光學組件和激光驅動飛秒X射線源耦合，然后進行了對比。

四種光學組件在聚焦和離焦位置的光斑：

激光參數：800nm/1kHz/5mJ/45fs

源尺寸：10um 打靶產額：4*109 photons/s/sr

這是四種組件的理論放大倍率和實測聚焦光斑的對比。可以看到：彎晶和多層膜的工藝控制精度很高，實測光斑和理論值比較接近。而毛細管的大光斑并不是工藝精度的誤差，而是反射型器件的色差導致的，不同能量的光都會對聚焦光斑有貢獻，導致光斑較大。而各種組件的工藝誤差，導致的強度不均勻分布，則是在離焦位置處的光斑中得到較為明顯的體現。

利用針孔+SDD，在單光子條件下，測量有無光學組件時的強度和能譜，可以推演出相應的技術參數。這里我們直接給出了核心參數的總結對比。其中，大多數用戶最為關注，同時也是對于實驗最為重要的，主要是有效立體角、輸出光通量、光譜純度和時間展寬。

可以看到：典型的有效收集立體角在-4、-5sr的水平，而在樣品上的輸出光通量在5-6次方每秒這樣的水平。但是需要指出的是：毛細管并不具備單色的能力，雖然有效立體角大，但輸出的是復色光。對于時間展寬的比較，很難通過實驗手段獲得測量精度在幾十到百飛秒水平的結果，所以主要通過理論分析和計算來獲得。

對于同為衍射型組件的Ge(444)雙曲彎晶和多層膜鏡片，光程差引入項主要是X光在組件內的貫穿深度。對于Ge(444)，8keV對應的布拉格角約為70度，X光的衰減長度約為28um，對應的時間展寬約90fs。對于多層膜鏡片，因為它屬于掠入射型的衍射組件，X光的衰減長度在um量級，對應的時間展寬甚至可以到10fs水平，因此這里的數據相對比較保守的。而對于毛細管這種反射型器件，光程差引入項主要是毛細管的長度差。對于單毛細管，光程差在10fs水平，對于多毛細管，位于中心區域和邊緣的子毛細管長度是有較大的差異的，光程差可達ps水平。

每一種光學組件都有其適用的場景，對于非單色的超快應用，如超快熒光、吸收譜，毛細管可能更為合適，而對于追求單色的超快應用，如超快衍射，多層膜是比較好的選擇，兼顧了單色性、時間展寬和有效立體角（輸出通量）三個核心指標！
